FD 34 Traversen
Produktübersicht
FD 34 ist ein Traversensystem in 4-Punkt Ausführung, welches besonders gut geeignet für den Messebau und Ladenbau, sowie Veranstaltungstechnik und als Tragsystem für Beleuchtungstechnik ist. Durch kompakte Bauform kombiniert mit hoher Belastbarkeit ist dieses System für den einfachen Messestand bis hin zum komplexen Rigging-Konstrukt bestens geeignet.
Das System wird mittels konischer Verbindung kraftschlüssig verbunden. Die Verbinder sind im Lieferumfang enthalten. Um die Traversen zu verbinden, benötigt man als Werkzeug lediglich einen leichten Aluminium-Hammer. Sonderkonstruktionen und Pulverbeschichtungen sind in kurzer Zeit realisierbar.
Geprüfte Sicherheit
Abmessungen
Spezifikationen
| Breite: | 290 mm |
| Höhe: | 290 mm |
| Tragrohr: | 50 x 2 mm |
| Diagonalen: | 20 x 2 mm |
| Legierung: | EN-AW 6082 T6 |
Belastungstabelle FD 34
| Spannweite | Gleichmäßig verteilte Last |
Durchbiegung | Mittige Einzellast | Durchbiegung |
| m | kg/m | mm | kg | mm |
| 1,0 | 2285,2 | 0,2 | 2262,0* | 0,4 |
| 2,0 | 1139,9 | 1,9 | 1733,0* | 2,3 |
| 3,0 | 758,1 | 6,4 | 1390,0* | 6,2 |
| 4,0 | 567,2 | 15,1 | 1142,0* | 12,2 |
| 5,0 | 367,2 | 24,0 | 918,1 | 19,3 |
| 6,0 | 253,3 | 34,6 | 760,0 | 27,9 |
| 7,0 | 184,7 | 47,2 | 646,3 | 38,0 |
| 8,0 | 140,1 | 61,7 | 560,4 | 49,9 |
| 9,0 | 109,5 | 78,1 | 492,9 | 63,3 |
| 10,0 | 87,7 | 96,6 | 438,4 | 78,5 |
| 11,0 | 71,5 | 117,0 | 393,3 | 95,5 |
| 12,0 | 59,2 | 139,5 | 355,2 | 114,2 |
| 13,0 | 49,6 | 164,0 | 322,6 | 134,8 |
| 14,0 | 42,0 | 190,5 | 294,3 | 157,2 |
| 15,0 | 35,9 | 219,1 | 269,3 | 181,7 |
| 16,0 | 30,9 | 249,8 | 247,2 | 208,1 |
* begrenzt durch Interaktion bei Versatz / Maßgebend ist der Versatz am Verbinder
Hohe Gleichlasten sind idealisiert zu verstehen. Die Lasteinleitung hat im Knoten zu erfolgen.
Die Belastungswerte sind unter Verwendung von 10.9 Bolzen berechnet.
Strecken, Winkel und Bauteile FD 34
|
| Länge | Gewicht | Art.-Nr. | Länge | Gewicht | Art.-Nr. |
| cm | kg | cm | kg | ||
| 21 | 3,30 | 300340210 | 175 | 10,60 | 300341750 |
| 25 | 3,40 | 300340250 | 200 | 11,70 | 300342000 |
| 29 | 3,60 | 300340290 | 225 | 12,90 | 300342250 |
| 42 | 4,30 | 300340420 | 250 | 14,10 | 300342500 |
| 50 | 4,80 | 300340500 | 300 | 16,20 | 300343000 |
| 75 | 6,00 | 300340750 | 350 | 18,90 | 300343500 |
| 100 | 7,00 | 300341000 | 400 | 21,30 | 300344000 |
| 125 | 8,20 | 300341250 | 450 | 23,70 | 300344500 |
| 150 | 9,30 | 300341500 | 500 | 25,60 | 300345000 |
 |
2 Weg Winkel 45°
Schenkellänge: 1000 mm
Gewicht: 11,5 kg
 |
2 Weg Winkel 60°
Schenkellänge: 1000 mm
Gewicht: 13,5 kg
 |

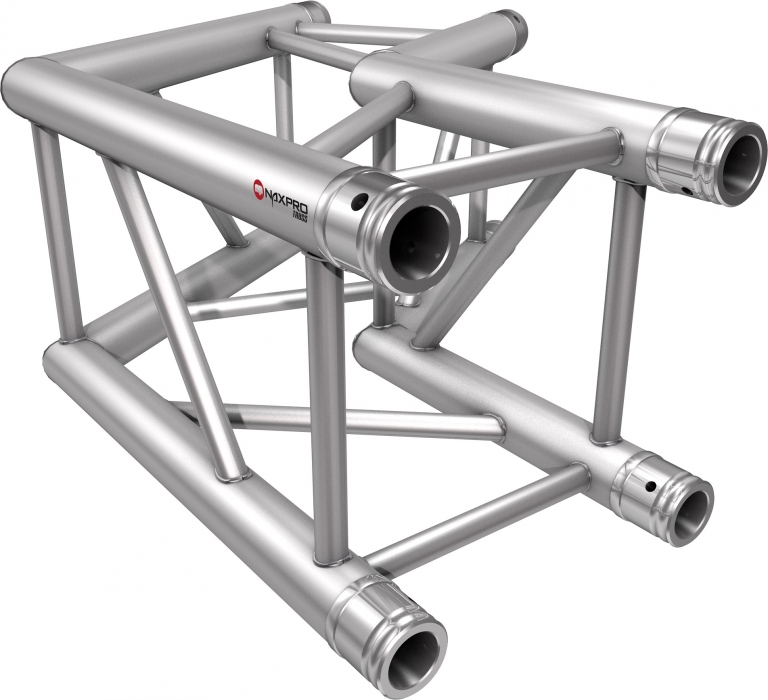

2 Weg Winkel 90°
Schenkellänge: 500 mm
Gewicht: 6,8 kg
 |
2 Weg Winkel 90° Rund
Schenkellänge: 500 mm
Gewicht: 7,8 kg
 |
2 Weg Winkel 120°
Schenkellänge: 500 mm
Gewicht: 7,8 kg
 |
2 Weg Winkel 135°
Schenkellänge: 500 mm
Gewicht: 8,0 kg
 |
3 Weg Winkel 90°
Schenkellänge: 500 mm
Gewicht: 8,0 kg
 |

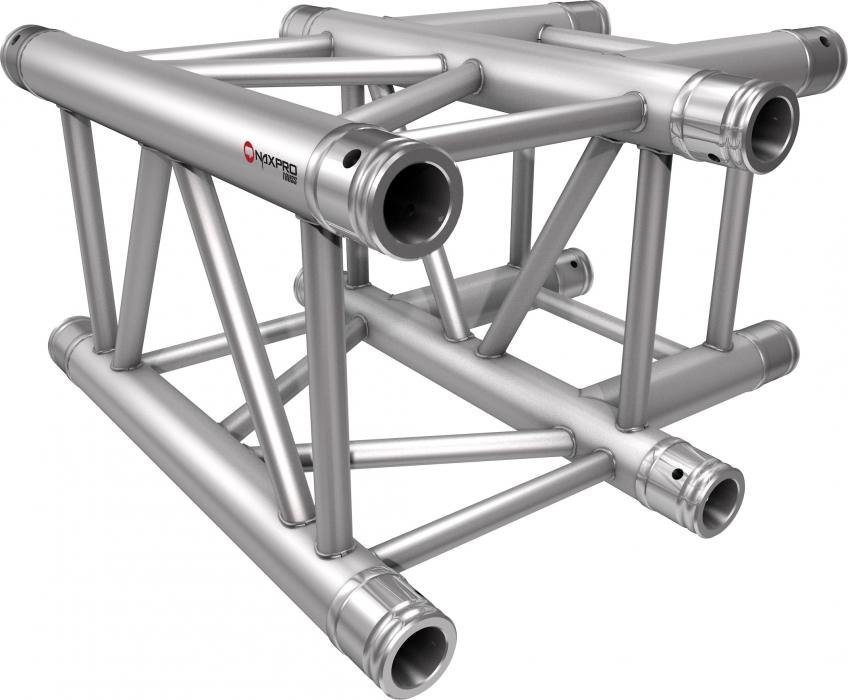

3 Weg T-Stück 90°
Schenkellänge: 500 mm
Gewicht: 8,0 kg
 |
4 Weg T-Stück 90°
Schenkellänge: 500 mm
Gewicht: 8,0 kg
 |
4 Weg Kreuz 90°
Schenkellänge: 500 mm
Gewicht: 9,5 kg
 |

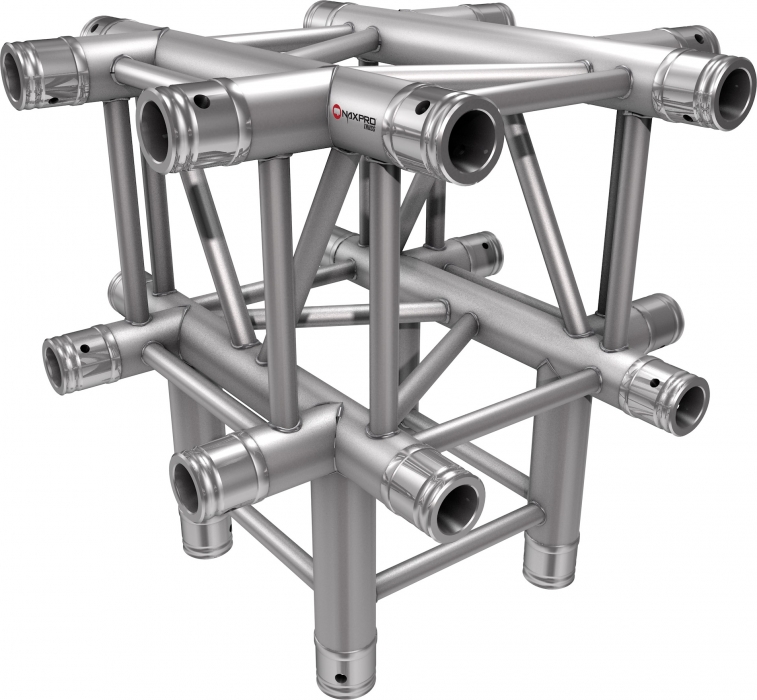

5 Weg T-Stück 90°
Schenkellänge: 500 mm
Gewicht: 11,0 kg
 |
6 Weg Kreuz 90°
Schenkellänge: 500 mm
Gewicht: 12,5 kg
 |
Inkl. 8 Verbinder
Schenkellänge: 290 mm
Gewicht: 6,5 kg
 |
Außenmaß: 307 x 307 x 5 mm
Gewicht: 1,2 kg
 |
Boxcorner für FD 32 auf FD 34 inkl. 6 Halbverbinder M12
 |
Max. Belastbarkeit: 200 kg
Max. Höhe: 700 mm
Min. Höhe: 350 mm
Traversenkreise FD 34
|
| Bezeichnung | Länge | Gewicht | Art.-Nr. |
| cm | kg | ||
| FD 34 pro laufendem Umfangmeter | 5,60 | 301340001 | |
| FD 34 (4 x 90°) | 200 | 35,17 | 301340020 |
| FD 34 (4 x 90°) | 300 | 52,75 | 301340030 |
| FD 34 (4 x 90°) | 400 | 70,34 | 301340040 |
| FD 34 (8 x 45°) | 500 | 87,92 | 301340050 |
| FD 34 (8 x 45°) | 600 | 105,50 | 301340060 |
| FD 34 (8 x 45°) | 700 | 123,20 | 301340070 |
| FD 34 (8 x 45°) | 800 | 140,67 | 301340080 |
| FD 34 (12 x 30°) | 900 | 158,26 | 301340090 |
| FD 34 (12 x 30°) | 1000 | 175,84 | 301340100 |
