FD 22 Traversen
Produktübersicht
FD 22 ist ein Traversensystem in 2-Punkt Ausführung, welches trotz seines geringen Tragrohr-Durchmessers von nur 35 mm professionelle Anwendung in der Veranstaltungstechnik findet. Auch im Messebau und Ladenbau wird FD 22 erfolgreich eingesetzt. Obwohl die Abmessungen sehr gering sind, lässt es genug Spielraum für Beleuchtungstechnik und Werbemittel.
Das System wird mittels konischer Verbindung kraftschlüssig verbunden. Die Verbinder sind im Lieferumfang enthalten. Um die Traversen zu verbinden, benötigt man als Werkzeug lediglich einen leichten Aluminium-Hammer. Sonderkonstruktionen und Pulverbeschichtungen sind in kurzer Zeit realisierbar.
Geprüfte Sicherheit
Abmessungen
Spezifikationen
| Breite: | 220 mm |
| Tragrohr: | 35 x 2 mm |
| Diagonalen: | 10 x 2 mm |
| Legierung: | EN-AW 6060 T66 |
Belastungstabelle FD 22
| Spannweite | Gleichmäßig verteilte Last |
Durchbiegung | Mittige Einzellast | Durchbiegung |
| m | kg/m | mm | kg | mm |
| 1,0 | 289,0 | 0,1 | 289,0 | 0,2 |
| 2,0 | 143,8 | 1,2 | 287,6 | 1,9 |
| 3,0 | 95,4 | 4,0 | 242,6 | 5,4 |
| 4,0 | 71,2 | 9,4 | 180,8 | 9,6 |
| 5,0 | 56,7 | 18,4 | 143,4 | 15,0 |
| 6,0 | 39,4 | 26,9 | 118,2 | 21,7 |
| 7,0 | 28,6 | 36,6 | 100,1 | 29,7 |
| 8,0 | 21,6 | 47,9 | 86,3 | 38,9 |
| 9,0 | 16,7 | 60,7 | 75,4 | 49,6 |
| 10,0 | 13,3 | 75,1 | 66,5 | 61,6 |
Belastungsangaben sind nur bei vertikaler Anwendung gültig!
Hohe Gleichlasten sind idealisiert zu verstehen. Die Lasteinleitung hat im Knoten zu erfolgen.
Das obere Hauptrohr muss min. alle 120 cm seitlich gehalten werden!
Strecken, Winkel und Bauteile FD 22
|
| Länge | Gewicht | Art.-Nr. | Länge | Gewicht | Art.-Nr. |
| cm | kg | cm | kg | ||
| 25 | 0,70 | 300220250 | 175 | 2,70 | 300221750 |
| 50 | 1,00 | 300220500 | 200 | 3,00 | 300222000 |
| 75 | 1,30 | 300220750 | 250 | 3,70 | 300222500 |
| 100 | 1,60 | 300221000 | 300 | 4,30 | 300223000 |
| 125 | 2,00 | 300221250 | 350 | 4,80 | 300223500 |
| 150 | 2,40 | 300221500 | 400 | 5,60 | 300224000 |
 |

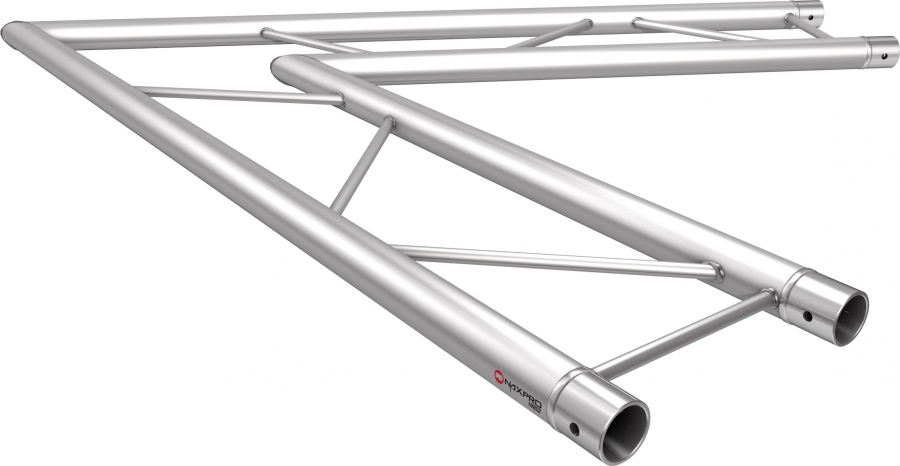

2 Weg Winkel 45° horizontal
Schenkellänge: 1000 mm
Gewicht: 2,0 kg
 |
2 Weg Winkel 60° horizontal
Schenkellänge: 1000 mm
Gewicht: 1,8 kg
 |
2 Weg Winkel 90° horizontal
Schenkellänge: 500 mm
Gewicht: 1,6 kg
 |
2 Weg Winkel 120° horizontal
Schenkellänge: 500 mm
Gewicht: 1,6 kg
 |

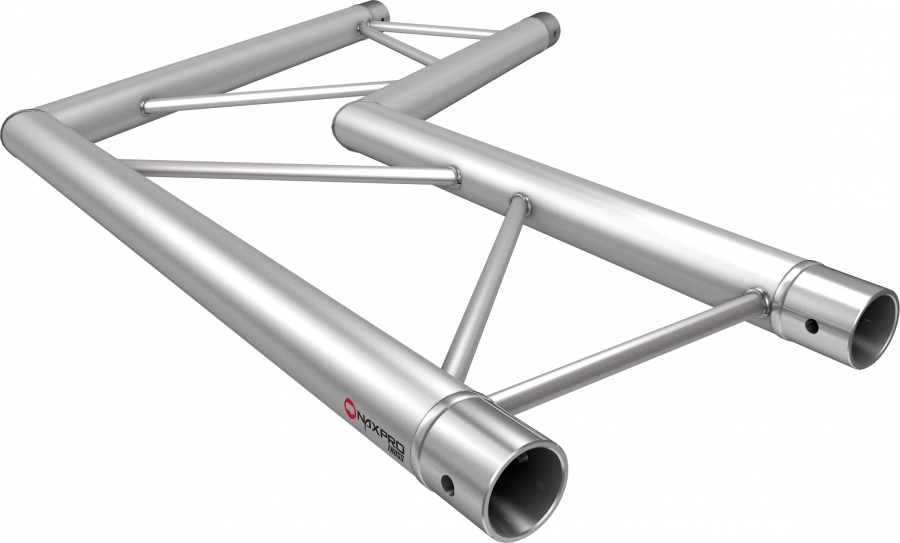

2 Weg Winkel 135° horizontal
Schenkellänge: 500 mm
Gewicht: 1,6 kg
 |
2 Weg Winkel 45° vertikal
Schenkellänge: 1000 mm
Gewicht: 2,0 kg
 |

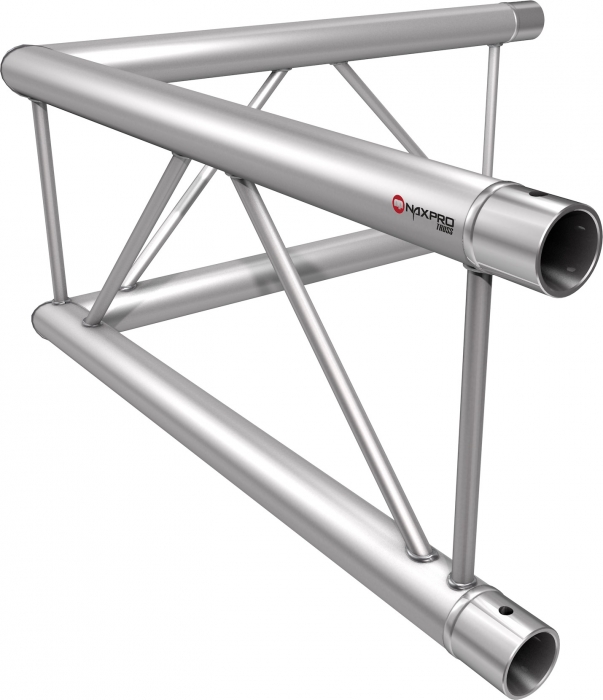

2 Weg Winkel 60° vertikal
Schenkellänge: 1000 mm
Gewicht: 1,8 kg
 |
2 Weg Winkel 90° vertikal
Schenkellänge: 500 mm
Gewicht: 1,6 kg
 |
2 Weg Winkel 120° vertikal
Schenkellänge: 500 mm
Gewicht: 1,6 kg
 |
2 Weg Winkel 135° vertikal
Schenkellänge: 500 mm
Gewicht: 1,6 kg
 |
3 Weg Winkel 90° horizontal
Schenkellänge: 500 mm
Gewicht: 2,0 kg
 |

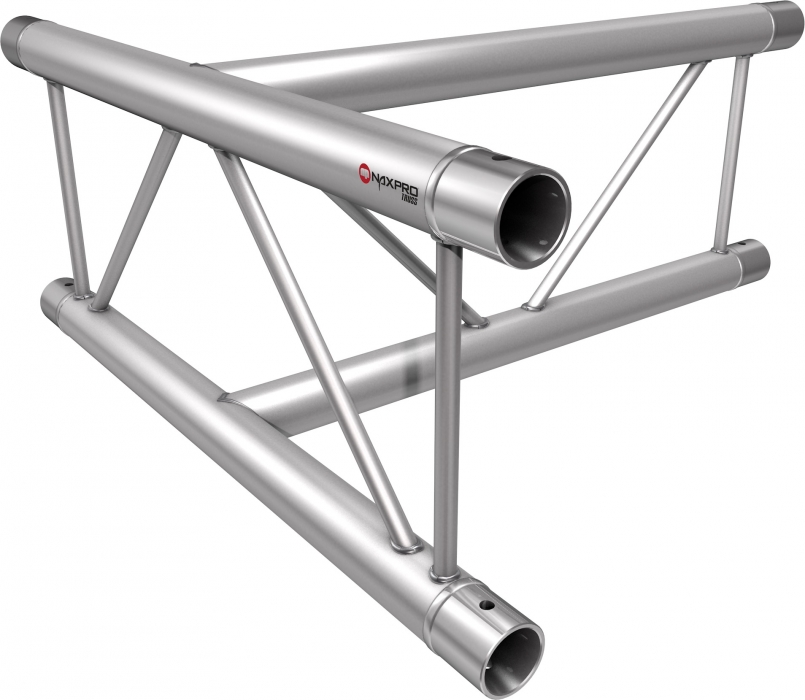

3 Weg Winkel 90° vertikal
Schenkellänge: 500 mm
Gewicht: 2,0 kg
 |
3 Weg T-Stück 90° horizontal
Schenkellänge: 500 mm
Gewicht: 2,0 kg
 |
3 Weg T-Stück 90° vertikal
Schenkellänge: 500 mm
Gewicht: 2,0 kg
 |
4 Weg Kreuz 90° horizontal
Schenkellänge: 500 mm
Gewicht: 2,3 kg
 |
4 Weg Kreuz 90° vertikal
Schenkellänge: 500 mm
Gewicht: 2,3 kg
 |
4 Weg T-Stück 90° horizontal
Schenkellänge: 500 mm
Gewicht: 2,3 kg
 |
4 Weg T-Stück 90° vertikal
Schenkellänge: 500 mm
Gewicht: 2,3 kg
 |
Außenmaß: 100 x 250 x 5 mm
Gewicht: 0,8 kg
 |
Boxcorner für FD 22 auf FD 24 inkl. 6 Halbverbinder M12
 |
Boxcorner für FD 22 Traversen mit 4 Halbverbindern M8
Traversenkreise FD 22
|
| Bezeichnung | Länge | Gewicht | Art.-Nr. |
| cm | kg | ||
| FD 22 Horizontal pro laufendem Umfangmeter | 1,50 | 301224001 | |
| FD 22 Horizontal (4 x 90°) | 200 | 9,42 | 301224020 |
| FD 22 Horizontal (4 x 90°) | 300 | 14,13 | 301224030 |
| FD 22 Horizontal (4 x 90°) | 400 | 18,84 | 301224040 |
| FD 22 Horizontal (8 x 45°) | 500 | 23,55 | 301224050 |
| FD 22 Horizontal (8 x 45°) | 600 | 28,26 | 301224060 |
| FD 22 Horizontal (8 x 45°) | 700 | 33,00 | 301224070 |
| FD 22 Horizontal (8 x 45°) | 800 | 37,68 | 301224080 |
| FD 22 Horizontal (12 x 30°) | 900 | 42,39 | 301224090 |
| FD 22 Horizontal (12 x 30°) | 1000 | 47,10 | 301224100 |
|
| Bezeichnung | Länge | Gewicht | Art.-Nr. |
| cm | kg | ||
| FD 22 Vertikal pro laufendem Umfangmeter | 1,50 | 301225001 | |
| FD 22 Vertikal (4 x 90°) | 200 | 9,42 | 301225020 |
| FD 22 Vertikal (4 x 90°) | 300 | 14,13 | 301225030 |
| FD 22 Vertikal (4 x 90°) | 400 | 18,84 | 301225040 |
| FD 22 Vertikal (8 x 45°) | 500 | 23,55 | 301225050 |
| FD 22 Vertikal (8 x 45°) | 600 | 28,26 | 301225060 |
| FD 22 Vertikal (8 x 45°) | 700 | 33,00 | 301225070 |
| FD 22 Vertikal (8 x 45°) | 800 | 37,68 | 301225080 |
| FD 22 Vertikal (12 x 30°) | 900 | 42,39 | 301225090 |
| FD 22 Vertikal (12 x 30°) | 1000 | 47,10 | 301225100 |
